¡Oferta!

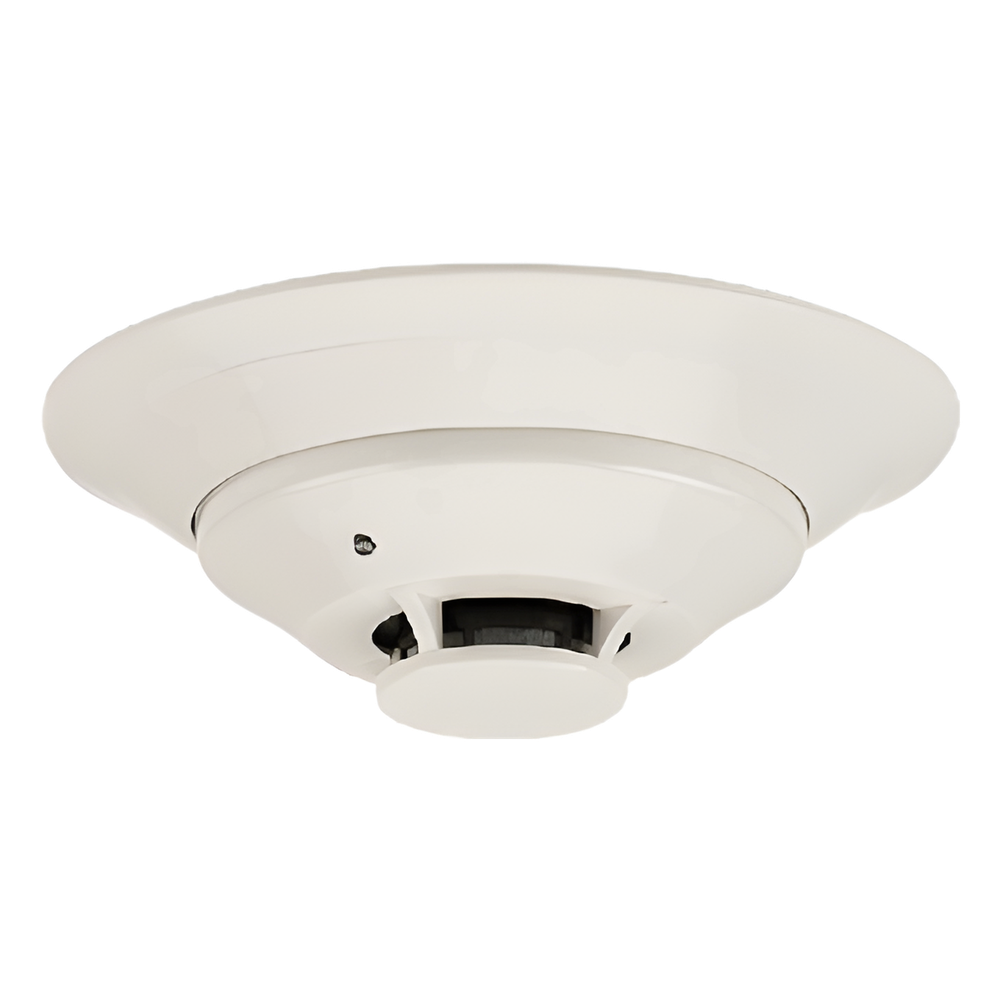

Detector de humo fotoeléctrico para ducto de bajo perfil, montaje colgante, para sistemas de flujo nulo o bajo

Original price was: $2,388.13.Current price is: $1,383.20. (IVA incluido)

Diseño de bajo perfil con LEDs indicadores

54 in stock

SKU: 2151 Category: Brand:

Descripción

Características Principales

  • Diseño de bajo perfil con LEDs indicadores
  • Compatible con base B114LPBT para fácil montaje
  • Cumple requerimientos NFPA 72 para sensibilidad
  • Alimentación de 24 VCC mediante base B114LPBT
  • Dimensiones compactas: 51×157 mm

Especificaciones Físicas
  • Altura: 1.66′ (4.22cm)
  • Peso: 3.6 oz (104g)
  • Temperatura de operación: 32°F a 120°F (0°C a 49°C)
  • Humedad operación: 10-93% RH sin condensación

Especificaciones Base B114LP/B114LPBT
  • Diámetro: 6.1′ (155mm)
  • Montaje: Caja cuadrada de 4′ (102mm) con o sin anillo de yeso
  • Profundidad mínima: 1.5′ (38mm)
  • Temperatura operación: Ver tabla de compatibilidad en systemsensor.com

Características de Instalación
  • Diseñado para montaje en caja eléctrica estándar
  • Tapa desmontable y rejilla anti-insectos para limpieza
  • Montaje en ductos con velocidades de 0-3000 FPM
  • Acepta voltaje de 24 o 120V

Diagrama B114LP (120VAC)
  • 1: Anunciador remoto (+)
  • 4: Anunciador remoto (-)
  • 6: Relé supervisado N.O.
  • 7: Contactos Form A N.O.
  • 8: Relé de alarma N.O.
  • 9: Contactos Form A 120VAC N.O.
  • 10: Iniciación C.
  • 11: Contactos C.
  • 12: Relé de alarma N.O.
  • 13: Contactos Form C N.C.
  • 14: Contactos auxiliares C.

Diagrama B114LPBT (24VAC/DC)
  • 1: Anunciador remoto (+)
  • 2: Bobina de prueba (+)
  • 4: Anunciador remoto (-)
  • 5: RTC (-)
  • 6: Relé supervisado C.
  • 7: Contactos Form A N.O.
  • 8: Relé de alarma N.O.
  • 9: Contactos Form A N.O.
  • 10: Iniciación C. 24VACrms/DC
  • 11: Contactos C.
  • 12: Relé de alarma N.O.
  • 13: Contactos Form C N.C.
  • 14: Contactos auxiliares C.

Aplicaciones

  • Ideal para sistemas de manejo de aire sin flujo/bajo flujo (0-3000 FPM)
  • Instalación en ductos con velocidades bajo 500 FPM
  • Adaptado para ductos pequeños de 8′ de diámetro
  • Permite prueba local mediante imán en la cabeza sensora

Información de Pedido

  • 2151: Detector fotoeléctrico de bajo perfil
  • B114LP: Base detectora 120VAC
  • B114LPBT: Base detectora 24VAC/DC

Información adicional

Garantía

3 años
Peso

0.12
