Estructura de Montaje Fotovoltaico / Losa Plana / Configuración 1×3 / Viento 170 km/h / Inclinación 10° / Rieles E-O 3.55 m (11.65 ft) / Rieles N-S 2.14 m (7.02 ft) / Altura 0.52 m (1.71 ft) / Área 10 m² / Módulos 645

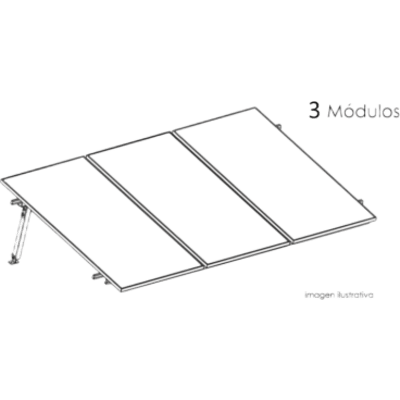

Estructura de montaje fotovoltaico para losa plana diseñada para instalaciones en cubiertas planas con condiciones de viento de hasta 170 km/h. La configuración 1×3 soporta tres módulos de 645 W con dimensiones de 2.382 m x 1.134 m (7.81 ft x 3.72 ft), distribuidos en una fila con inclinación de 10°. El sistema integra rieles N-S de 2.14 m (7.02 ft), rieles E-O de 3.55 m (11.65 ft), abrazaderas y conectores para sujeción segura. El área total ocupada es de 10 m² con altura de 0.52 m (1.71 ft) desde la superficie. El diseño con voladizo de 30 cm minimiza el sombreado entre filas. El despiece incluye todos los elementos necesarios para la instalación y lista de piezas de repuesto.

Características Generales

• Resistencia al viento: hasta 170 km/h
• Potencia por módulo: 645 W
• Área total: 10 m²
• Ángulo de inclinación: 10°
• Voladizo: 30 cm
• Dimensiones de módulos soportados: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
• Configuración: 1 fila x 3 módulos
• Lista completa con piezas de repuesto
