¡Oferta!

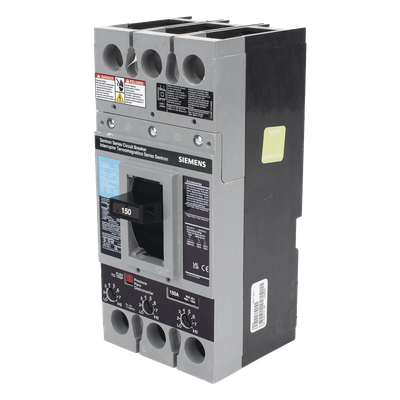

Interruptor Termomagnético / 600V CA / 3 Polos / 150A / Capacidad Interruptiva 65kA / 350 kcmil / Montaje en Gabinete

Original price was: $24,456.35.Current price is: $12,814.43. (IVA incluido)

Capacidad interruptiva de 65kA a 240V para protección robusta

34 in stock

SKU: FXD63B150L Category: Brand:

Descripción

Interruptor termomagnético de tres polos con capacidad nominal de 150A y tensión máxima de 600V CA. Diseñado para montaje en gabinetes N1 y N3R, tableros 3WLPACK, FC y SBM, así como panelboards P4 y P5. Incorpora terminales de compresión para conductores de 350 kcmil, eliminando la necesidad de adaptadores adicionales. Su capacidad interruptiva de 65kA a 240V, 35kA a 480V y 22kA a 600V garantiza protección efectiva contra cortocircuitos en instalaciones industriales de alta exigencia. Compatible con frecuencias de 400Hz y calibrado para operación continua a 40°C sin derating.

Características Generales

  • • Tensión nominal: 600V CA
  • • Configuración: 3 polos
  • • Corriente nominal: 150A
  • • Capacidad interruptiva: 65kA @ 240V / 35kA @ 480V / 22kA @ 600V
  • • Clasificación UL 489 para uso HACR
  • • Listado UL para aplicaciones de alimentación reversibles
  • • Frecuencia compatible: 400Hz
  • • Rango de temperatura: -10°C a 40°C sin derating
  • • Terminales: Zapatas de compresión para 350 kcmil, material Cu/Al
  • • Marco: 250A
  • • Bobina de disparo: 600V CA, modelo S06ED60
  • • Disparo instantáneo: Rango 125-150A, valor nominal 1100A
  • • Aplicaciones: Gabinetes N1 y N3R, tableros 3WLPACK/FC/SBM, panelboards P4 y P5
  • • Accesorios compatibles: Bobinas de disparo, contactos auxiliares, contactos de alarma

Desempeño Eléctrico

  • Tensión: 600V CA
  • Polos: 3
  • Corriente: 150A
  • Capacidad interruptiva 240V: 65kA
  • Capacidad interruptiva 480V: 35kA
  • Capacidad interruptiva 600V: 22kA
  • Frecuencia: 400Hz compatible
  • Disparo instantáneo rango: 125-150A
  • Disparo instantáneo nominal: 1100A

Físicas y Eléctricas

  • Marco: 250A
  • Peso: 10.0 lbs (4.54 kg)
  • Dimensiones: 4.5′ W x 9.5′ L x 4′ D
  • Temperatura operación: -10°C a 40°C
  • Terminales: 350 kcmil, Cu/Al
  • Bobina de disparo: 600V CA
  • Modelo bobina: S06ED60
  • Clasificación: UL 489, HACR
  • Alimentación reversible: Listado UL

Aplicaciones y Compatibilidad

  • Gabinetes: N1 y N3R
  • Tableros: 3WLPACK, FC, SBM
  • Panelboards: P4 y P5
  • Accesorio: Bobinas de disparo
  • Accesorio: Contactos auxiliares
  • Accesorio: Contactos de alarma

Información adicional

Garantía

3 años
Peso

0.10
